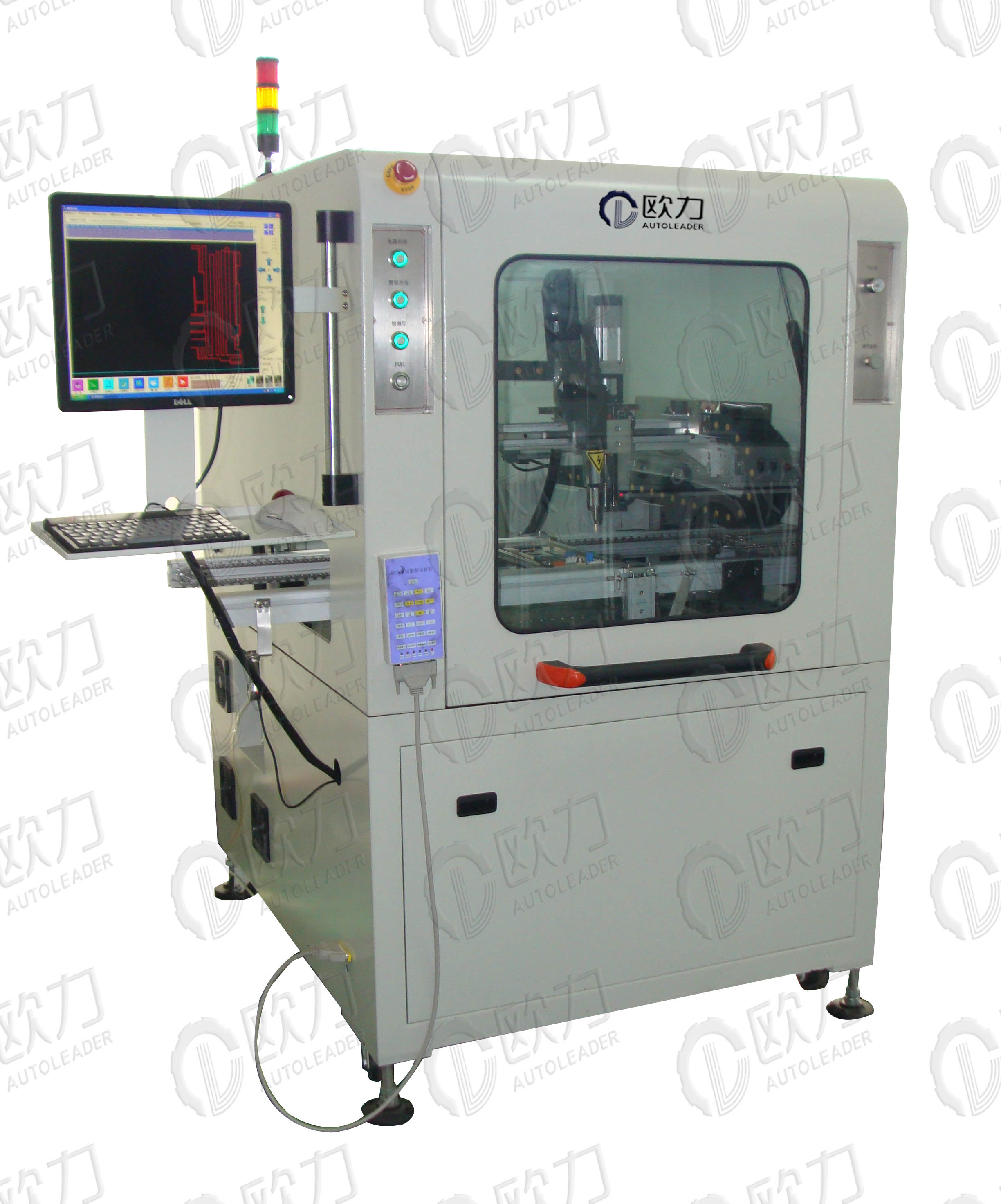

在线式等离子清洗机(DL-50TS) 2015-03-09



       设备名称:在线式低温等离子处理机

       设备型号:DL-50TS

       设备参数:



机体参数

外型尺寸L*W*H

L1350mm*W1160mm*H1700mm

重量

Approx.620kg

控制部分

控制方式

工控机加板卡控制

操作方式

鼠标,键盘,显示器(电脑式控制)

PCB输送部分

PCB传输高度:

920±20mm

运输速度:

10000mm/min

传送方向:

L→R

调幅部分

PCB宽度

MAX450mm

等离子处理部分

等离子枪型式:

射流式直喷清洗枪

控制部分参数

电源

AC220V

气源

自带医用级清洁汽源

总功率

2.2KW

4:功能说明:

1、控制部分:工控机加板卡控制,显示器采用17寸正屏显示器、双飞燕大滚轮鼠标键盘操作方式控制,编程简单,操作方便;操作软件是自主开发的,维护方便;操作手柄为自主开发制作的手持式手柄,方便实用。编辑工作程序时,操作者可以根据PCB板上元件之间的宽度而选择清洗枪,并可以根据PCB板上元件高低的不同任意上升下降。设备能储存所有已经编辑好的程序,操作者可以根据不同的PCB板调用相应的程序。

2、机架部分:机架采用全钣金折弯焊接设计制作,结实,耐用;钣金采用静电喷粉烤粉的工艺完成,美观、清理方便。

3、工作部分:X,Y两轴为伺服马达驱动模组带动工作部分运动,更稳定,更精密,更安静;Z轴上下工作部分采用伺服马达驱动模组带动工作部件上下;,更能精准有效地控制清洁度。

4、输送部分:输送方向从左到右方向输送;动力采用马达带减速箱,运输速度10/分钟;自主开发的输送线铝材方便、美观,输送方式为链条传动,输送宽度可以线性导轨导向手动调节,调节精度更高,调节范围为50-450毫米;链条为2分带挡片加长销不锈钢链条。



特点:工作时无需耗材,无挥发性气体,不对环境造成影响。

      适用于在线式清洗具有良好的处理效率。
